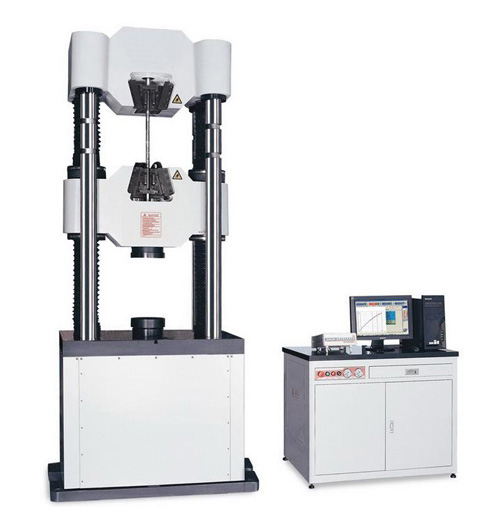

设备介绍WAW系列微机控制电液伺服万能试验机 ◆该系列主机是双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。
◆上下横梁设有内置式液压控制的楔形夹紧钳口，标准机型配有V型和平面型夹块用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上设有带球面副的下压板，可直接做压缩试验。试验机准确度等级为0.5级。
◆该系列试验机是一种通用性较强的产品，可以满足国家关于金属拉伸试验规定中的各项标准试验，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。
◆该系列主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如：配装螺栓夹具可做螺栓的拉伸和保载，配装弯曲夹具可做圆棒或板材的弯曲试验，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块试验，此外，配上钢球、锚链、扣件等夹具即可完成该产品的各项试验。
|
型 号
|
WAW-600
|
WAW-1000
|
WAW-2000
|
|
最大试验力(kN)
|
600
|
1000
|
2000
|
|
主机立柱数
|
6柱
|
6柱
|
6柱
|
|
测量范围(kN)
|
2%-100%FS或0.4-100%FS
|
|
测力示值相对误差
(%)
|
≤±1
|
|
试验力等速率控制
|
0.2%-5%FS/S
|
|
应变等速率控制
|
0.00025/S-0.0025/S
|
|
位移等速率控制
|
0.6-60mm/min
|
|
速度精度
|
±5%设定值
|
|
上下压盘间最大距离(mm)
|
660
|
660
|
940
|
|
拉伸钳口间最大距离
(mm)
|
700
|
700
|
1000
|
|
弯曲试验支滚间距离(mm)
|
30-600
|
60-700
|
60-750
|
|
圆试样夹持直径(mm)
|
Φ13-Φ40
|
Φ20-Φ60
|
Φ20-Φ70
|
|
扁试样夹持厚度(mm)
|
0-30
|
0-40
|
0-40
|
|
扁试样夹持宽度(mm)
|
≤70
|
≤80
|
≤110
|
|
剪切试样直径(mm)
|
0-Φ15
|
0-Φ20
|
0-Φ30
|
|
支住间有效距离(mm)
|
565
|
650
|
700
|
|
活塞行程(mm)
|
250
|
250
|
250
|
|
电机功率(kW)
|
2
|
2.5
|
3
|
|
主机外形尺寸(mm)
|
890×600×2210
|
1010×700×2400
|
1100×760×2700
|
|
油源控制柜外形尺寸(mm)
|
1040×520×900
|
1400×650×930
|
1400×650×930
|
|
重量(约)(kg)
|
2600
|
3500
|
5500
|
